アンバランス保護

アンバランス電圧値がアンバランスマージンを超えるとアラームになります。
UB有効をチェックした端子の、最大セル電圧値と最小セル電圧値の差がアンバランス電圧です。アンバランス電圧の検出応答時間は、セル電圧計測後約0.1 秒です。充放電の電圧変化が激しい（試料の内部電圧が高い）場合には、正常に動作しない場合があります。計測電圧が異なる場合や、セルの両端でセンシングしていない場合には、正常に動作しません。

戻る

最大セル電圧／最小セル電圧

最大セル電圧：グループ設定されたセル端子の中で、最大電圧になっているセル端子の電圧値です。

最小セル電圧：グループ設定されたセル端子の中で、最小電圧になっているセル端子の電圧値です。

最大セル電圧値と最小セル電圧値の差がアンバランス電圧です。

戻る

セルCV制御

グループ設定されたセル電圧（計測値）と各プロファイルで設定したセルCV電圧（制御目標値）を比較して、セル電圧（計測値）＝CV電圧（制御目標値）となるように充放電電流を制御します。
セルCV制御はソフトウェア制御です。制御速度が低速なので、負荷が急変（充放電中に試料の電流線が開放してしまう場合など）する試料は制御できません。内部インピーダンスが500 mΩ以下の試料が対象です。

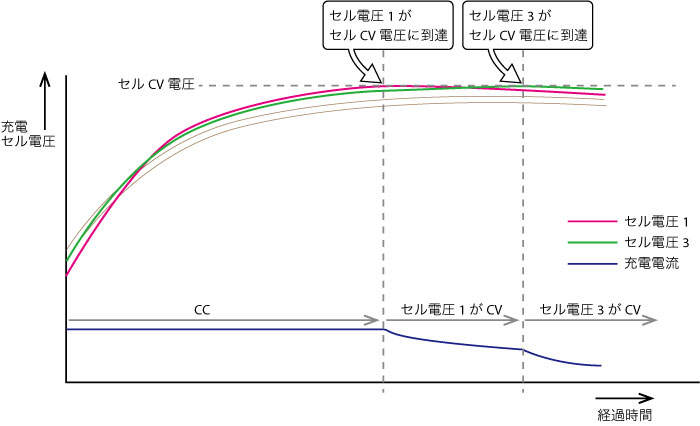

セルCV充電：グループに設定された電圧計測端子の中で、最も高い電圧のセルに対してセルCV電圧値を超えないように制御します。

セルCV放電：グループに設定された電圧計測端子の中で、最も低い電圧のセルに対してセルCV電圧値を下回らないように制御します。

セルCV充放電：グループに設定された電圧計測端子の中で、最も低い電圧と最も高い電圧のセルに対してセルCV電圧値の上限/下限（パターンプロファイルでセルCV電圧（充電）とセルCV電圧（放電）を設定）を超えないように制御します。
